Autóspecifikus tolatókamera a következő típusokhoz:

Citroen
Citroen Jumper (250) 2006.10 - 2014.05.
Citroen Jumper (250) 2014.05 - 2023
Citroen Relay (250) 2006.10 - 2014.05.
Citroen Relay (250) 2014.05 - 2023

Fiat
Fiat Ducato (ZAF250) 2006.06 - 2014.05.
Fiat Ducato (ZAF250) 2014.05 - 2021.03.
Fiat Ducato (ZAF250) 2021.11 - 2023

Opel
Opel Movano Cargo C (Y) 2021.10 - 2023

Peugeot
Peugeot Boxer (Y) 2007.02 - 2014.05
Peugeot Boxer (Y) 2014.05 - 2023

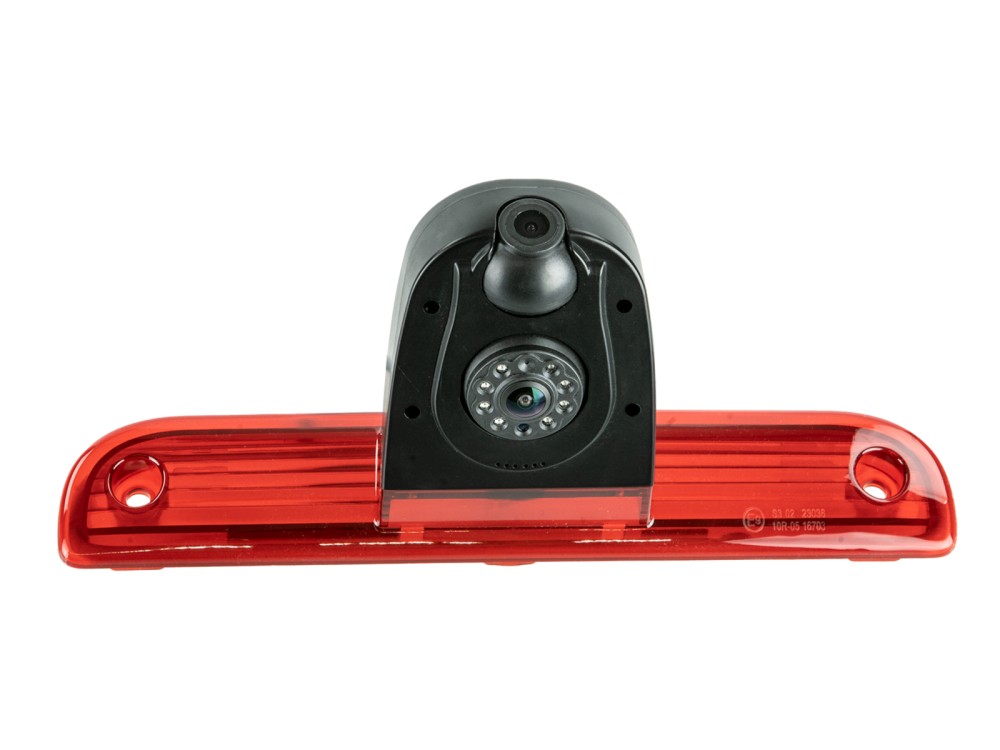

Az OEM 3. féklámpa búra cseréjéhez belső szerelvényekkel rendelkező járművekhez

Tájolási vonalakkal / éjjellátó funkcióval / 20°-kal állítható látószöggel

Az kamerák folyamatos működésre alkalmasak

Telepítés előtt > Ellenőrizze a látószöget és a kamera beállítását a telepítés helyén egy tesztmonitor segítségével

Kamera üzemi feszültség: +12V
Kamera tápfeszültség: +12V

Belső felszereléssel ellátott járművek > lakóautók/műhelyjárművek:
Beszerelés az OEM féklámpa búra cseréjével
Beszerelés csavarozás nélkül a raktéren/belső téren

Kapcsolat:
piros : +12V kapcsolt stabil biztosított kamera 1
fekete: test közvetlen földelés/GND kamera 1

sárga: +12V kapcsolt terhelés-stabil rögzített kamera 2
fehér: test közvetlenül földelve/GND kamera 2

Cinch(m) sárga   kamera 1
Cinch(m) fehér:  kamera 2

Csatlakozás monitorokhoz 2 x videó bemenettel

Csatlakozás 1 x videó bemenettel rendelkező monitorokhoz:
Videó kapcsolás 2x cinch(f)>1x cinch(m) +12V kapcsolva >

Cikkszám: 771000-5008

Jellemzők:

Szerkezet: műanyag
Szín: fekete/piros
Extrák: orientációs vonalak kábelhurkon keresztül / éjjellátó funkció / 20°-kal állítható látószög
Érzékelő típusa: 1/3" CMOS
Kép : NTSC szín
Effektív képpontok: 976 x 572
Objektív: 1,9 mm / F 2,0
Min.Lux: 0 aktív éjjellátó funkcióval
Felbontás: 600 sor

1. látószögű kamera: átlós 170° vízszintes 145° függőleges 80° + 5°
2. látószögű kamera: átlós 100° vízszintes 80° + 5° függőleges 50° + 5°

Lencseszög: átlós 160°
Betekintési szög: vízszintes 115° függőleges 75° +5°
Por- és vízvédelem: IP68
Csatlakozás: 4 tűs dugó (m)
Üzemi feszültség: +12V DC
Tápfeszültség: +12V DC
Áramfelvétel: 150mA aktivált éjjellátó funkcióval
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 80°C
Méretek: OEM féklámpával azonos

Csatlakozó kábel a kamerán 60cm +/-:
7 tűs csatlakozó (m)
1 kábelhurok

Hosszabbítás 10m +/-:
7 tűs rendszercsatlakozó (m) / 7 tűs rendszercsatlakozó (f)

Csatlakozó kábel 20cm+/-:
7 tűs dugó (m)
piros: tápfeszültség
fekete: föld/GDD
sárga: tápfeszültség
fehér: föld/GND
Cinch(m) sárga: Videó
Cinch(m) fehér: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
