Autóspecifikus tolatókamera

Citroen
Citroen Jumper (250) 2006.10 - 2014.05.
Citroen Jumper (250) 2014.05 - 2023
Citroen Relay (250) 2006.10 - 2014.05.
Citroen Relay (250) 2014.05 - 2023

Fiat
Fiat Ducato (ZAF250) 2006.06 - 2014.05.
Fiat Ducato (ZAF250) 2014.05 - 2021.03.
Fiat Ducato (ZAF250) 2021.11 - 2023

Opel
Opel Movano Cargo C (Y) 2021.10 - 2023

Peugeot
Peugeot Boxer (Y) 2007.02 - 2014.05
Peugeot Boxer (Y) 2014.05 - 2023

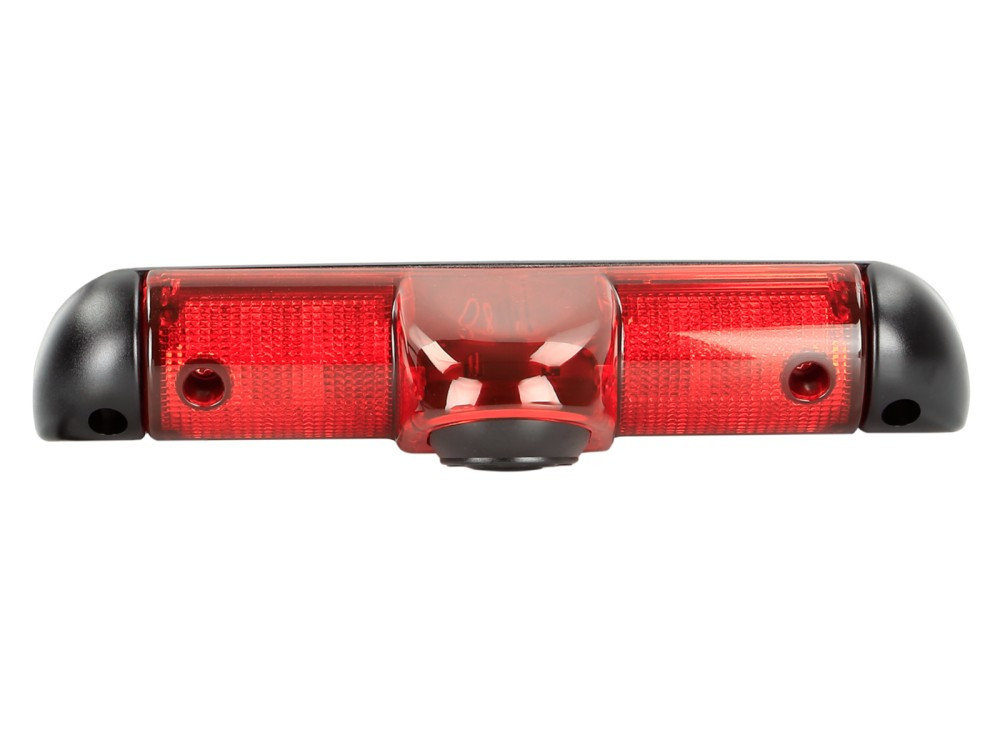

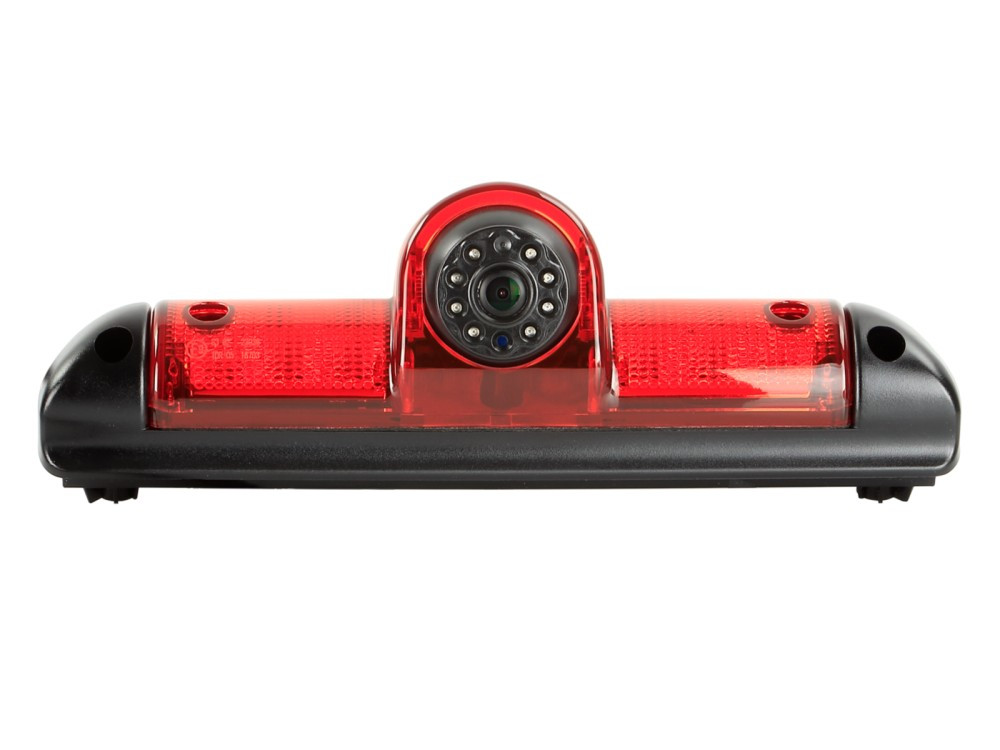

Az OEM 3. (pót)féklámpa / külső csavaros csatlakozás cseréjével szerelhető

Tájolási vonalakkal / éjjellátó funkcióval / 20°-ban állítható látószöggel

Az OEM 3. féklámpa / külső csavaros csatlakozás cseréjével szerelhető

Tájolási vonalakkal / éjjellátó funkcióval / 20°-ban állítható látószöggel

Telepítés előtt > Ellenőrizze a látószöget és a kamera beállítását a telepítés helyén egy tesztmonitor segítségével

A kamera alkalmas +12V folyamatos működésre

Csatlakozás:
piros +12V kapcsolt terhelés stabil (biztosítékkal)
fekete Föld/GND test közvetlen

Cinch(m) sárga: Videó

Jumper:
zöld: a tájolási vonalak engedélyezése/letiltása

Világítási hiba kijelzése a FIS-ben > Csatlakoztassa párhuzamosan az OEM lámpákat

Jellemzők:

Szerkezet: műanyag
Szín: fekete/piros
Extrák: Tájolási vonalak jumperekkel és éjjellátó funkcióval, 20°-kal állítható látószög
Érzékelő típusa: 1/3" CMOS
Képrendszer: NTSC szín
Effektív képpontok: 976 x 572
Objektív: 1,9 mm / F 2,0
Min.Lux: 0 aktív éjjellátó funkcióval
Felbontás: 600 sor
Betekintési szög: átlósan 160°
Betekintési szög: vízszintes 115° függőleges 75° +5°
Por- és vízvédelem: IP68
Csatlakozás: 4 tűs dugó Ø5,2mm
Üzemi feszültség: +12V DC
Tápfeszültség: +12V DC
Áramfelvétel: 150mA aktivált éjjellátó funkcióval
Működési hőmérséklet tartomány: -30°C - 75°C
Tárolási hőmérséklet: -40°C - 80°C
Méretek: OEM féklámpa méretével egyező

1 jumper

Csatlakozó kábel a kamerán:

1 méteres kábel 4 tűs dugól 5,2 mm 1 jumper

Hosszabítás:

Hosszabbítás 6,5 m +/-:
4 tűs dugó (f) Ø10mm / 4 trdugó (m) Ø5,2mm
Tápvezeték piros 3 m +/- vezetékkel: csatlakozás a kamerához / csatlakozás a tolatólámpához, a monitorhoz
Földelő vezeték/GND fekete 3 m +/- átvezetve: a test testelése/GND csatlakoztatása a kamerához / ház földelés/GND csatlakoztatása közvetlenül a monitorhoz

Csatlakozó kábel 20cm +/-:
4 tűs acv rendszer csatlakozó(f) Ø10mm
piros: tápfeszültség
fekete: föld/GND
Cinch(m) sárga: Videó

Külön rendelhető szerelési tartozékok:

Kamera csatlakozás az interfészekhez:

Alaphelyzetben nyitott relé elektronikus 2V-12V/1,5A max. >

Cikkszám: 40-AD-REMOTE

A kamera csatlakoztatása a tolatólámpához:
Tolatókamera feszültségstabilizátor irányváltó jel >

Cikkszám: 771000-6100

Opcionális tartozékok:

Tolatókamera kábel hosszabbító ACV kamerához 5m >

cikkszám: 771000-6305

Tolatókamera kábel hosszabbító ACV kamerához 10m >

Cikkszám: 771000-6310

Tolatókamera hosszabbító ACV kamerához 15m >

Cikkszám: 771000-6315
